產品參數

反應流路材質：不銹鋼316L、哈氏合金C-276、鈦合金TA2、鋯合金705、蒙乃爾合金400等

透光窗口材質：PTFE、PFA、碳化硅

設計溫度：典型為-10℃至+180℃，極限為-40℃至+280℃

設計壓力：1.6MPa/3MPa/10MPa/25MPa

參考通量

液體通量：3-20t/a

生產能力：0.2-3t/a

設備參考尺寸：寬850*高550*深500(毫米)

設計特點

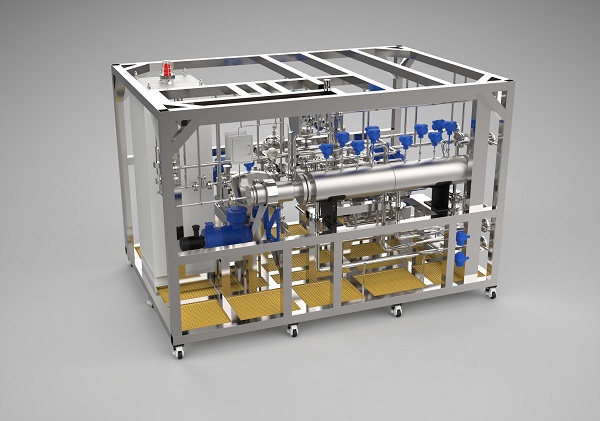

D1 小試旋切微流場管式反應器是科芯微流原創設計的新型微流場反 應器，設計理念繼承了板式微反應器對流體進行有效剪切、碰撞的思路， 而反應器結構則介于傳統管式反應器和釜式CSTR 反應器之間?？菩疚⒘?旋切微流場反應器采用設計有獨特擾流結構的內攪拌軸產生旋切微流場， 使反應流體在局部產生微旋渦，增強傳質和混合效果，并最大程度將產生 的旋切流限制在圓周方向，盡可能降低沿反應方向的軸向流，減少反應過 程中不同停留時間物料的返混。D1 級小試微反應器可選擇采用機械密封 或磁力耦合傳動，設計壓力從 1.6MPa 至 25MPa。D1 反應器適用于均相、 液液兩相、氣液相反應，且允許固含量≤10%、 固體粒徑≤0.2mm 的懸浮 固體。此外，D1 級小試微反應器可選內置高低溫一體控溫單元，無需外 接高低溫循環器即可完成連續流工藝開發實驗。D1 級反應器采用外夾套 換熱，可根據反應需要，將夾套設計為多段獨立控溫，對于一些放熱較強 的反應，可以在初段給予較高溫度啟動反應，在中后段給予較低溫度的換 熱介質以充分帶走反應產生的熱量。D1反應器在反應進程方向設置有 5 個測溫點，方便工藝研發人員獲取不同反應段的實時反應溫度，從而針對 性的對反應條件進行調控和優化。

應用范圍

D1 反應器持液量適中，反應器設計緊湊，密封性好，測溫精確，控 制方便，特別適合于高校、研究院所和企業研發部門開展連續流反應實驗 研究， 以及開展公斤級合成。
